three.js 着色器学习笔记
着色器顾名思义就是给物体增加颜色的工具。我们也知道，创建物体时可以设置该物体的材质，材质决定了物体的外观。
其实使用着色器，就是给物体设置一种特殊的材质，这个材质是由着色器来决定显示效果。
下面以实际代码来展示不同材质的效果。
基本材质
function init () {
// 创建渲染器
const renderer = new THREE.WebGLRenderer({
canvas: document.getElementById('main')
})
const width = window.innerWidth
const height = window.innerHeight
renderer.setClearColor(0xffffff)
renderer.setSize(width, height)
// 创建场景
const scene = new THREE.Scene()
// 原点
const origin = new THREE.Vector3(0, 0, 0)
// 创建照相机
const camera = new THREE.PerspectiveCamera(45, width / height, 1, 1000)
camera.position.set(0, 10, 10)
camera.lookAt(origin)
scene.add(camera)
// 创建光源
const light = new THREE.DirectionalLight(0xffffff, 0.8)
light.position.set(0, 10, 10)
scene.add(light)
// 创建基本材质的球体
const baseSphere = new THREE.Mesh(new THREE.SphereGeometry(1, 20, 20),
new THREE.MeshBasicMaterial({
color: 0xff0000
})
)
scene.add(baseSphere)
renderer.render(scene, camera)
}
init()

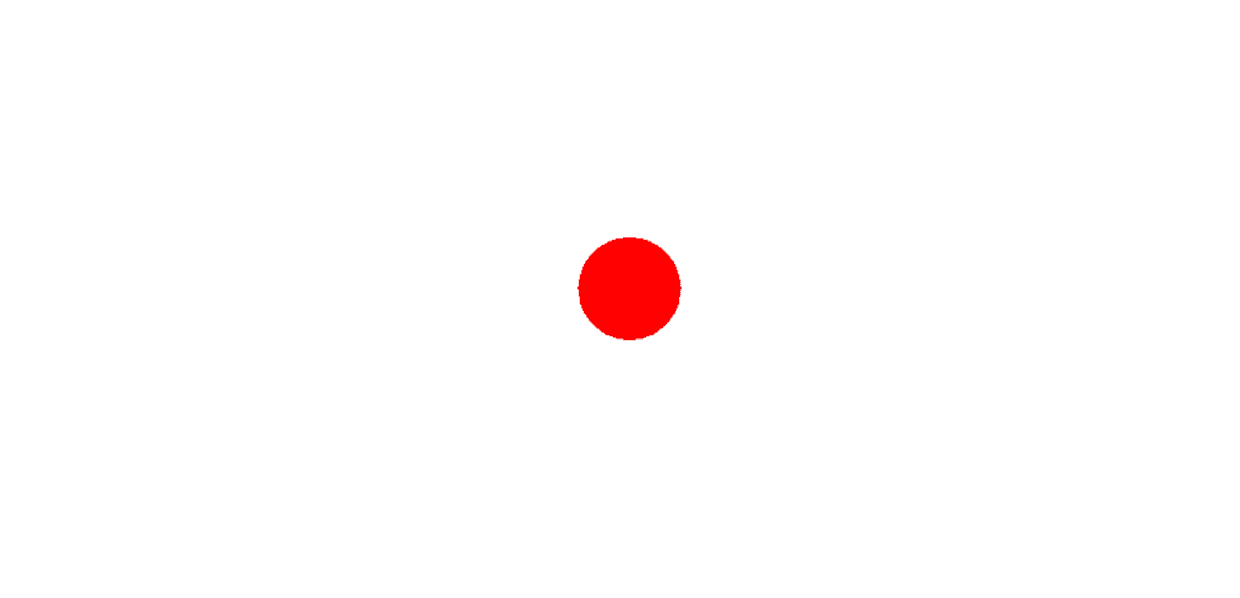

代码很简单，渲染出了一个基本材质MeshBasicMaterial的球体。
Lambert材质
同样增加一个球体，其他参数相同仅仅是材质不同。
// 创建 Lambert 材质球体
const lambertSphere = new THREE.Mesh(new THREE.SphereGeometry(1, 20, 20),
new THREE.MeshLambertMaterial({
color: 0xff0000
})
)
// 将该球体放置在基本材质球体的左边
lambertSphere.position.set(-3, 0, 0)
scene.add(lambertSphere)

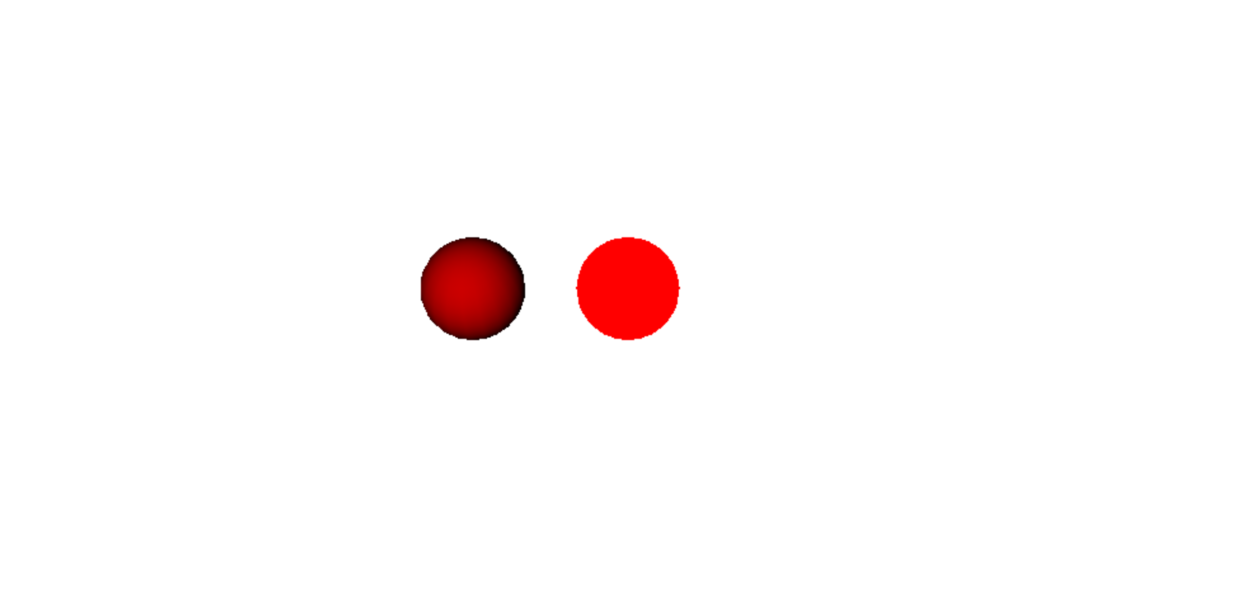

在基本材质的左边可以看到一个新的小球，这就是 Lambert 材质的小球。
Phong材质
// 创建 Phong材质 材质球体
const phongSphere = new THREE.Mesh(new THREE.SphereGeometry(1, 20, 20),
new THREE.MeshPhongMaterial({
color: 0xff0000
})
)
phongSphere.position.set(3, 0, 0)
scene.add(phongSphere)

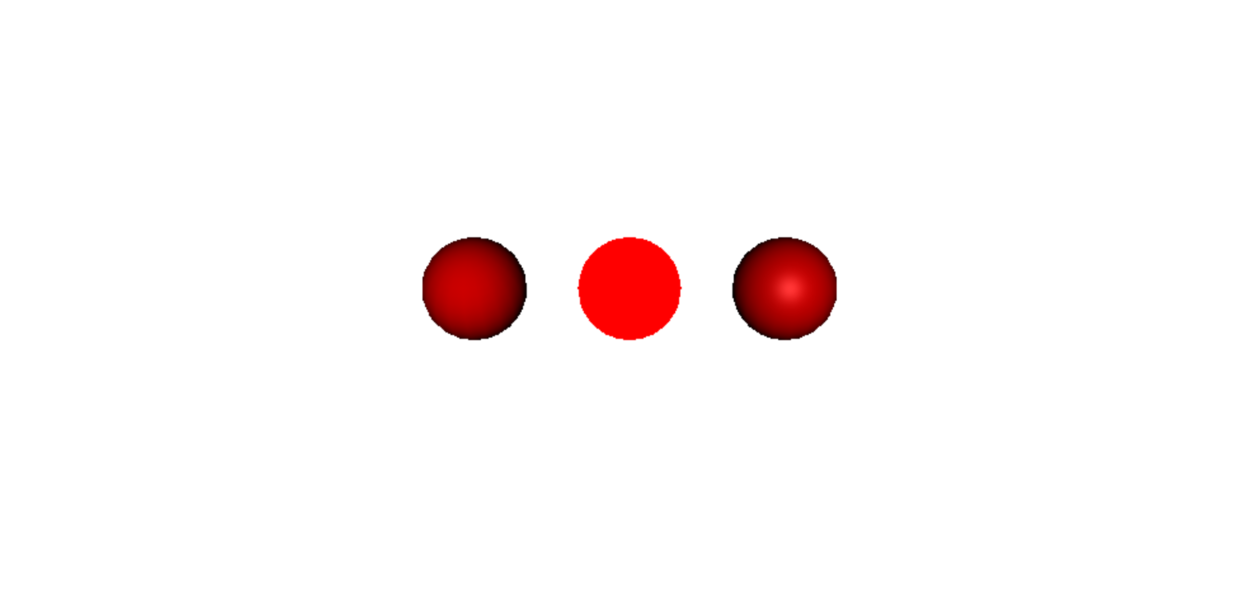

除了上面三种外，还可以贴图。下面就开始进入正题，着色器，或者说着色器材质？
着色器
着色器分为顶点着色器与片元着色器，这里也不具体介绍，因为导师的书籍和博客都已经介绍得非常清楚了。
重点在这两句话：
- 顶点着色器就是每个顶点调用一次的程序。在顶点着色器中，可以访问到顶点的三维位置、颜色、法向量等信息。可以通过修改这些值，或者将其传递到片元着色器中，实现特定的渲染效果。
- 片元着色器就是每个片元调用一次的程序。在片元着色器中，可以访问到片元在二维屏幕上的坐标、深度信息、颜色等信息。通过改变这些值，可以实现特定的渲染效果。
OK，话不多说，再新建一个小球，这次先不设置材质，看看会怎么样。
// 没有材质的球体
const shaderSphere = new THREE.Mesh(new THREE.SphereGeometry(1, 20, 20))
shaderSphere.position.set(0, 3, 0)
scene.add(shaderSphere)

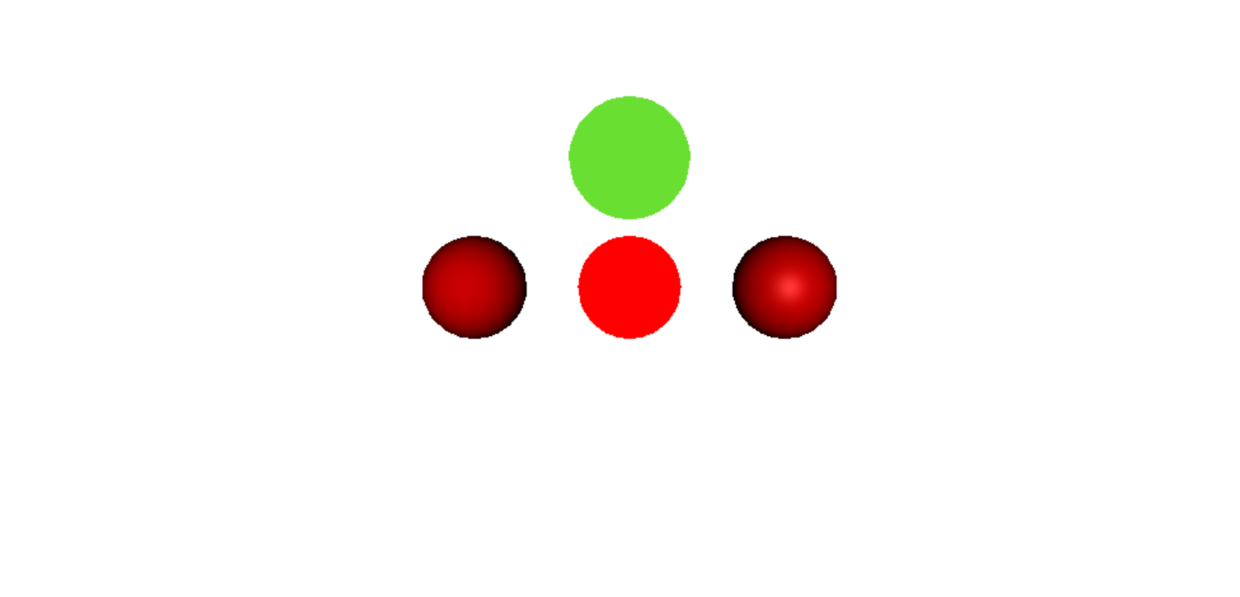

而且刷新会有一个随机的颜色，因为似乎默认使用了基本材质？
使用基本材质（BasicMaterial）的物体，渲染后物体的颜色始终为该材质的颜色，而不会由于光照产生明暗、阴影效果。如果没有指定材质的颜色，则颜色是随机的。
接下来就来添加材质。
// 新建着色器材质
var material = new THREE.ShaderMaterial({
vertexShader: `
uniform vec3 color;
uniform vec3 light;
varying vec3 vColor;
varying vec3 vNormal;
varying vec3 vLight;
void main()
{
// pass to fs
vColor = color;
vNormal = normalize(normalMatrix * normal);
vec4 viewLight = viewMatrix * vec4(light, 1.0);
vLight = viewLight.xyz;
gl_Position = projectionMatrix * modelViewMatrix * vec4(position, 1.0);
}`,
fragmentShader: `
varying vec3 vColor;
varying vec3 vNormal;
varying vec3 vLight;
void main() {
float diffuse = dot(normalize(vLight), vNormal);
if (diffuse > 0.8) {
diffuse = 1.0;
}
else if (diffuse > 0.5) {
diffuse = 0.6;
}
else if (diffuse > 0.2) {
diffuse = 0.4;
}
else {
diffuse = 0.2;
}
gl_FragColor = vec4(vColor * diffuse, 1.0);
}`,
uniforms: {
color: {
type: 'v3', // 指定变量类型为三维向量
value: new THREE.Color('#ff0000') // 要传递给着色器的颜色值
},
light: {
type: 'v3',
value: light.position // 光源位置
}
}
})
这样就新建了一个材质，并且该材质的显示效果由vertexShader和fragmentShader两个着色器决定。
将该材质用在我们没有材质的小球上。
shaderSphere.material = material

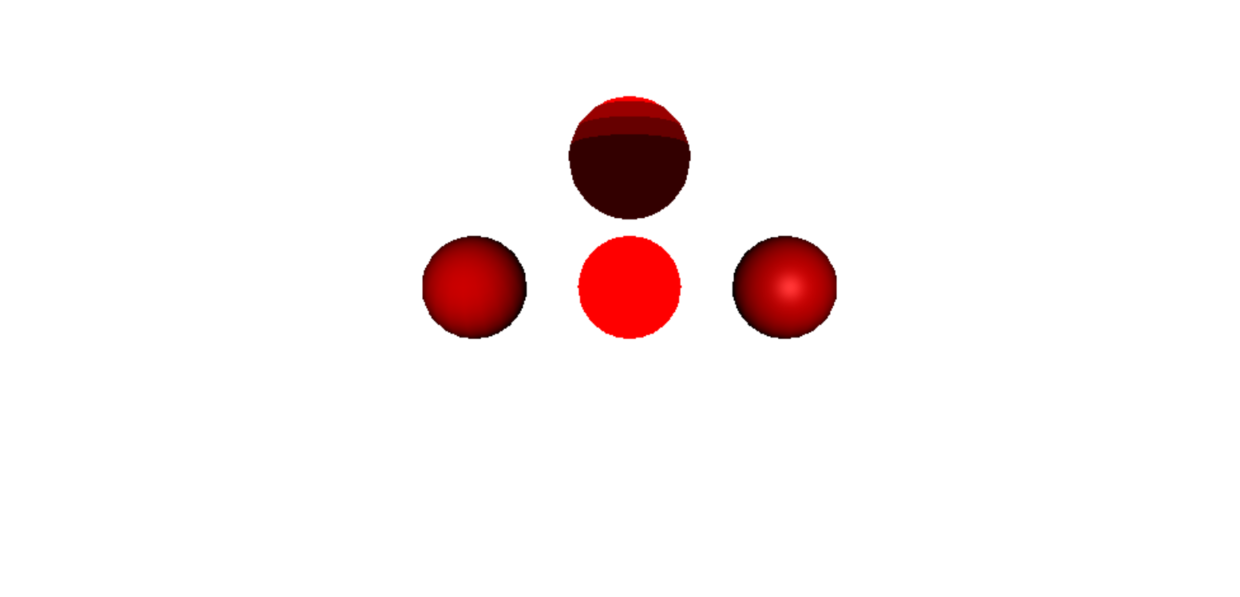

再看看浏览器，发现和之前完全不同了。
可以看到上面的球体颜色有很明显的变化，上面颜色浅下面深，因为光是从顶上照射下来，所以有这种效果，如果改变光照方向，效果也不一样。
实现了需要的效果没有太大意义，更需要的是理解为什么会有这种效果。
顶点着色器
uniform vec3 color;
uniform vec3 light;
varying vec3 vColor;
varying vec3 vNormal;
varying vec3 vLight;
void main() {
// pass to fs
vColor = color;
vNormal = normalize(normalMatrix * normal);
vec4 viewLight = viewMatrix * vec4(light, 1.0);
vLight = viewLight.xyz;
gl_Position = projectionMatrix * modelViewMatrix * vec4(position, 1.0);
}
一开始看的时候也完全不明白写的是什么，以学习另一种语言的心理再来看就慢慢能够理解了。
uniform和varying就是和 js 中的 var、let一样，用来声明变量的。所以这段代码一开始就声明了五个变量
- color
- light
- vColor
- vNormal
- vLight
使用uniform声明的变量将会从我们的 js 代码中传递过来，所以color就是#ff0000，light就是光源位置。
然后是main()函数，表示会执行这里面的代码，第一行vColor = color;很简单就是一个赋值操作。
接下来就复杂了。。。
vNormal = normalize(normalMatrix * normal);
虽然能知道是给vNormal变量赋值，但是normalize、normalMatrix和normal都是哪里来的？
回头看看之前说的重点，顶点着色器，也就是这段代码能够访问到顶点的三维位置、颜色、法向量等信息。normalMatrix和normal就是顶点信息，而normalize则是全局方法。
OK，现在知道变量是怎么来的，但是为啥要这么做呢？。。。。
竟无语凝噎，还是看导师的博客吧。
- 算法理解
总之，就是得到了 vNormal、vColor和vLight这三个变量并传递给片元着色器。
片元着色器
varying vec3 vColor;
varying vec3 vNormal;
varying vec3 vLight;
void main() {
float diffuse = dot(normalize(vLight), vNormal);
if (diffuse > 0.8) {
diffuse = 1.0;
}
else if (diffuse > 0.5) {
diffuse = 0.6;
}
else if (diffuse > 0.2) {
diffuse = 0.4;
}
else {
diffuse = 0.2;
}
gl_FragColor = vec4(vColor * diffuse, 1.0);
}
最为核心的代码就是main()函数中的第一句：
float diffuse = dot(normalize(vLight), vNormal);
调用normalize方法得到的结果，与vNormal作为参数再传入dot方法，最后得到的结果是片元的亮度值。
并且，将亮度值固定为1.0、0.6、0.4和0.2这四个值，所以，最终渲染出来的结果肯定只有四种颜色。
如果不将亮度值规定为四个值，而是直接使用，又是什么效果呢？
结果和预想的一样，diffuse是一个0 ~ 1的值，并且是逐渐变化的。
总结
物体的外观是由材质决定的，three.js 中有提供现成的材质，也可以自己使用着色器来自定义材质。
着色器分为顶点着色器与片元着色器，这两种着色器其实本质上就是以另一种语言实现的函数方法。由于是另一种语言所以也是有自己的变量声明规则以及全局方法，同时 three.js 也能够传递变量给着色器。
重点在于着色器中能够直接取到关于物体的顶点信息与片元信息，正是借助这些信息才能够定制显示效果。
参考
本文仅作webgl学习技术参考，点击阅读原文。
